Conduttore
Conduttore:
Rame stagnato ricotto flessibile – Classe 5 secondo IEC 60228
Isolamento:
Compound reticolato mediante fascio di elettroni (E-beam), privo di alogeni, conforme a EN 50618 – Tabella B.1
Guaina esterna:
Compound reticolato mediante fascio di elettroni (E-beam), privo di alogeni, conforme a EN 50618 – Tabella B.1
Colore della guaina:
Nero o rosso (blu e giallo-verde disponibili su richiesta)
Caratteristiche
Tensione nominale (U₀/U)
AC: 1000 / 1000 V
DC: 1500 V
Tensione massima
AC: 1200 / 1200 V
DC: 1800 V
Tensione di prova
6,5 kV AC, 15 kV DC (5 min)
Temperatura ambiente di esercizio
-40 °C / +90 °C
Temperatura massima del conduttore
+125 °C secondo EN 60216-1
(20.000 h, 50% di allungamento residuo)
Temperatura di installazione
-25 °C / +60 °C
Temperatura di corto circuito
+280 °C (max 5 s)
Raggio minimo di curvatura
≥ 4 × D secondo EN 50565-1
Resistenza di isolamento
EN 50395, Art. 8.1
IEC 60227-2, Art. 2.4
Resistenza superficiale della guaina
EN 50395, Art. 11
IEC 62821, Art. 5.1
Prova di flessione a freddo
EN 60811-504 (-40 °C)
Prova di allungamento a freddo
EN 60811-505 (-40 °C)
Prova d’urto a freddo
EN 60811-506 e EN 50618 (-40 °C)
Prova di calore umido
EN 50618 (Tabella 2)
EN 60068-2-78 (1000 ore, 90 °C e 85% di umidità)
Proprietà di assenza di alogeni
EN 50525-1 (Allegato B)
IEC 60754-1, IEC 60754-2
Bassa emissione di fumi
EN 61034-2 (trasmittanza luminosa > 60%)
Resistenza alla propagazione della fiamma
EN 60332-1-2
Resistenza all’ozono
IEC 60811-403
EN 50396, Art. 8.1.2
Resistenza agli agenti atmosferici / ai raggi UV
EN 50618 (Allegato E)
IEC 62930
Resistenza ad acidi e alcali
EN 50618 (Allegato B)
Prova di ritiro
EN 60811-503
IEC 60811-503
EN 50618 (Tabella 2)
Durabilità della marcatura
EN 50618
Resistenza a lungo termine dell’isolamento in corrente continua (DC)
EN 50395, Art. 9
IEC 62821-2
Resistenza all’ammoniaca
7 giorni a 23 °C in atmosfera di ammoniaca satura (test interno)
Resistenza all’acqua salata
7 giorni a 23 °C in soluzione salina satura (test interno)
Immersione in acqua
Classe AD8 secondo EN 50525-2-21, Appendice E (test interno)
Installazione interrata
UL 854 – Sezione 23: prova di resistenza agli urti, livello E (test interno)
UL 854 – Sezione 24: prova di resistenza allo schiacciamento, livello E (test interno)

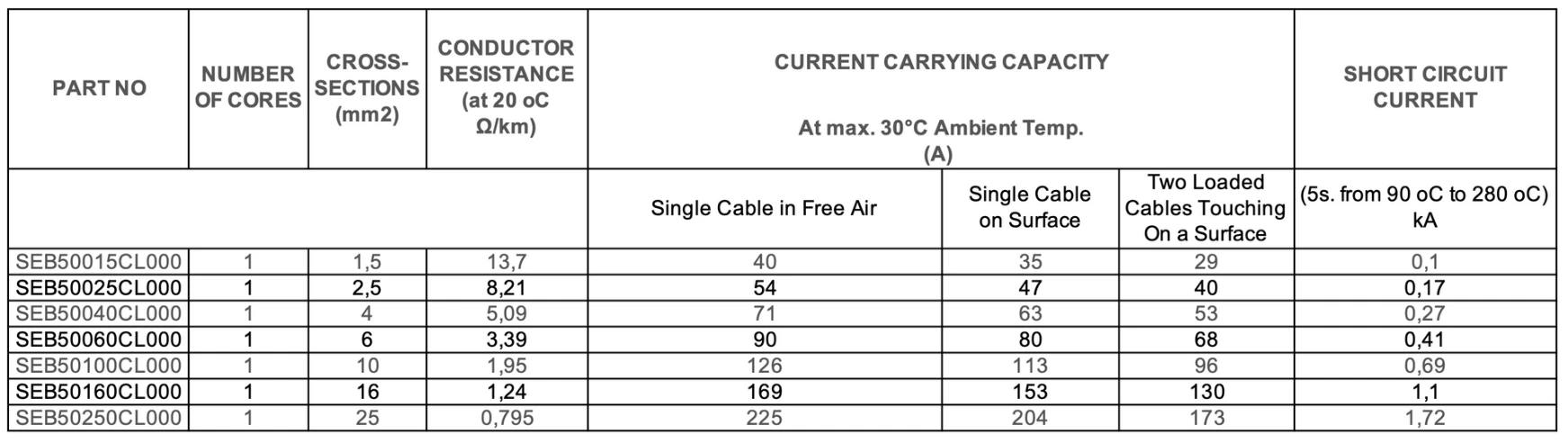

Dimensioni e Parametri
Caratteristiche principali & condizioni per l’installazione interrata
Certificazione di prodotto approvata TÜV Rheinland
Conforme ai requisiti REACH e RoHS
Classe di reazione al fuoco CPR Dca secondo EN 50575 (Cca disponibile su richiesta)
Durata di vita prevista: minimo 35 anni secondo EN 50618
Elevata resistenza di isolamento
Alta capacità di trasporto di corrente
Compatibile con tutti i principali connettori
Resistenza agli urti di media severità (AG2)
Idoneo all’immersione in acqua – classe AD8
Resistente all’ammoniaca
Resistente all’acqua salata
Adatto per ambienti bagnati, umidi e molto umidi
Eccellente flessibilità
Buona spelabilità del conduttore
Resistente all’abrasione
Resistente ai raggi UV, oli, grassi e ozono
Resistente ad acidi e alcali
Disponibili versioni anti-roditore e anti-termiti
Idoneo per installazione interrata diretta
Non contiene olio di pesce
